Vibro9100为伟博测控公司推出的旋转机械振动在线监测系统，广泛应用于电力、石化、冶金、化工、核电、油汽等行业，为汽轮发电机组、压缩机组、大型风机、泵组等工业关键转动设备提供实时监测和故障分析解决方案。

1、  系统组成

      整个系统基于JavaEE+MVC+MySql技术，由现场采集子系统、中心服务器以及远程监测中心组成。现场采集子系统完成振动、键相数据采集分析和数据传输，采用的是计算阶比跟踪技术，实现多通道整周期同步采样；中心服务器与采集子系统进行数据通信，完成振动分析数据的存储和管理，并对上述数据进行Web发布，企业局域网内的用户可以通过浏览器对振动监测分析数据和图谱进行实时浏览和分析；远程监测中心可以设在企业集团公司总部或者是远程故障分析中心（比如电力科学研究院），实现振动数据的远程监测和故障分析诊断。系统整体结构图如下：

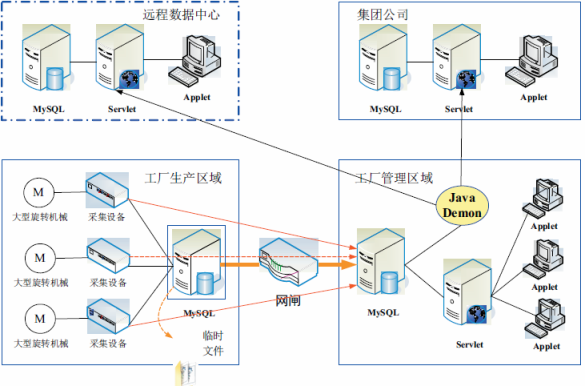

Vibro9100系统结构图

2、系统功能

        1）振动数据监测分析功能。系统提供大量的振动分析图谱，共现场工程师和故障诊断专家进行设备振动故障分析诊断。系统分析图谱包括振动列表、Bode图、趋势图、极坐标图、波形图、频谱图、层叠图、瀑布图、轴心轨迹图、轴中心位置图等等。

        2）设备管理和报表生成。

        3）在线动平衡计算功能。

        4）专家在线故障分析功能。

        3）系统分析图谱展示

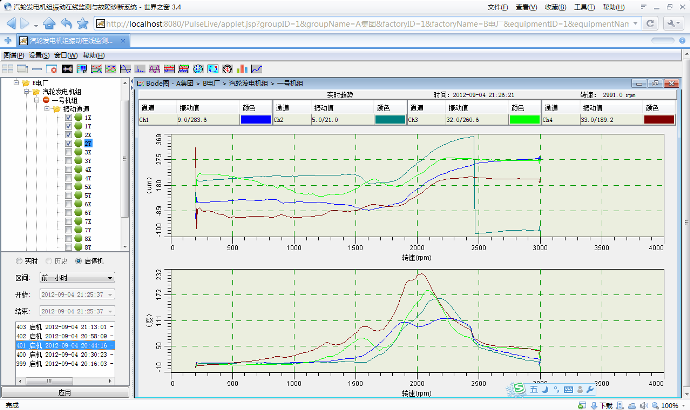

启停机Bode图

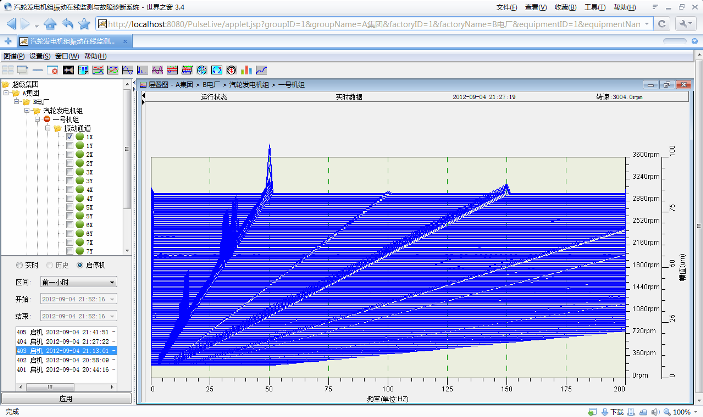

层叠图

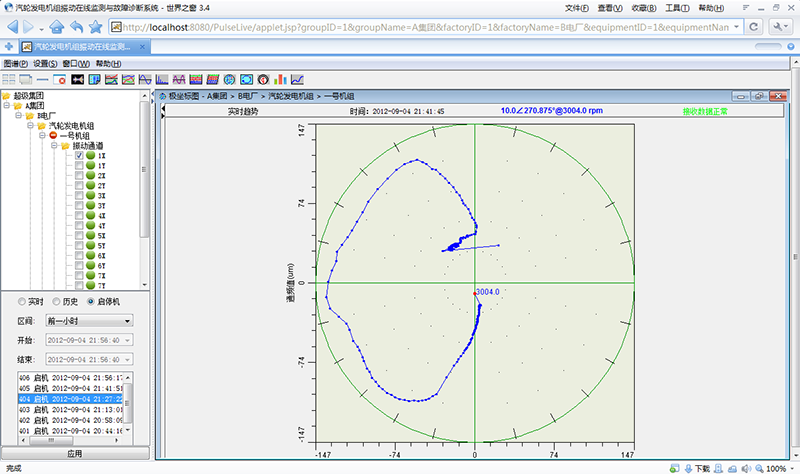

极坐标图

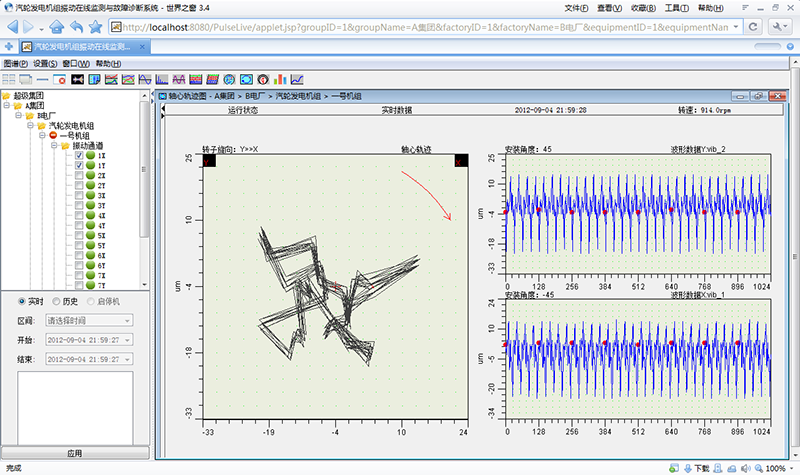

轴心轨迹图
