伟博测控双跨转子台

一、转子台简介

        VB500 双跨转子实验台是本公司合肥伟博测控科技有限公 司针对电力、钢铁、石化、高等院校及科研院所中转子动力学及 相关课程开发的。该转子实验台结构简单，操作方便，性能稳定。 可以模拟转子系统的各种运行状态（包括瞬态起停机机过程，稳 态工况运行）和多种典型故障，结合本公司开发的数据采集仪器 和分析软件配套使用，形成一个多用途，综合型的实验系统平台。 二、系统组成和技术指标

        本转子试验台采用直流永磁调速电机，通过联轴节将电机和 齿轮箱、转轴连接。该电机额定电流 3.7A，最大输出功率 800W。 控制器将 220V 交流电源通过调压、整流后输出 PWM 信号供给电 机。通过调节控制器，可以实现电机从 0～6000RPM 的无级调速。 如果电机驱动增速机，可将转速增速到 9000rpm。 转子实验台尺寸：长 1600，宽 500mm，高 355mm；转轴尺寸： 880mm/400mm 转子圆盘、传感器以及轴承可根据需要固定在转轴 的任意位置。

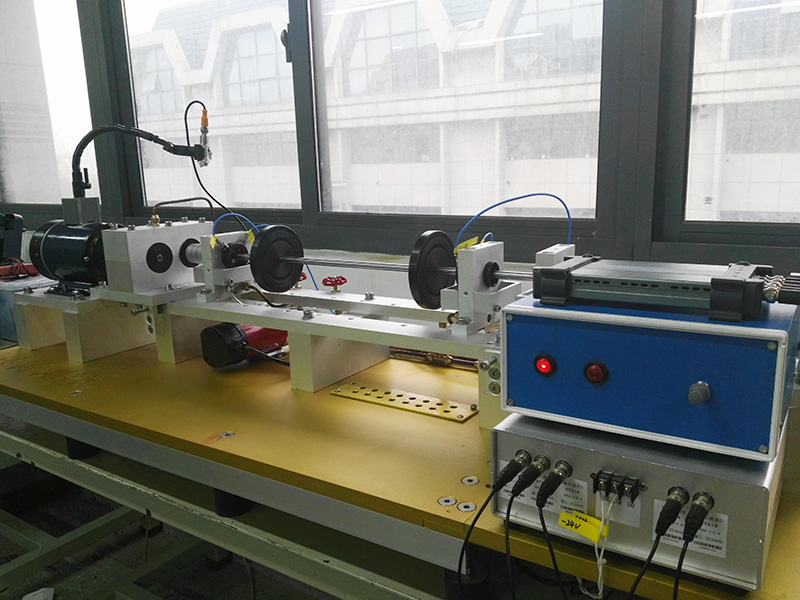

图 1 齿轮箱故障模拟

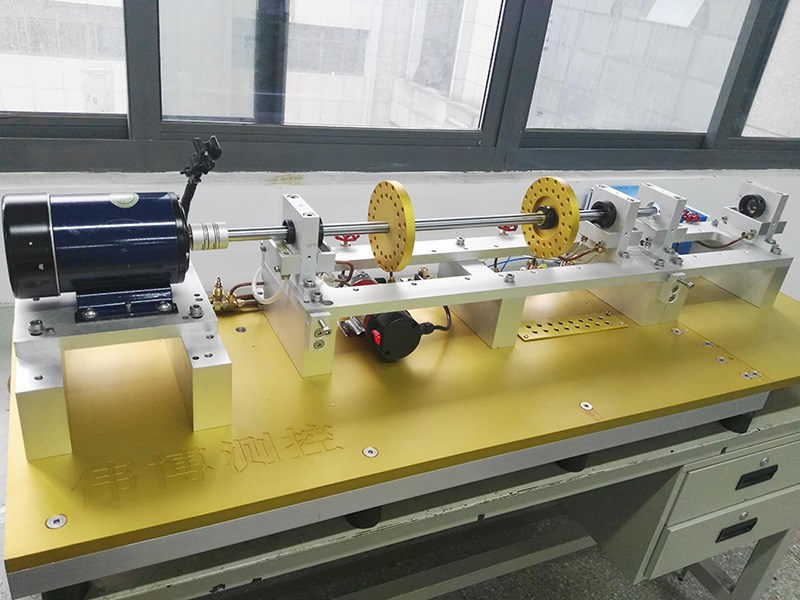

图 2 转子故障模拟

三、主要功能:

        本转子试验台可测配套转轴 1~3 阶临转速，实现挠性转子动 平衡、刚性转子动平衡；选择不同组件完成中心不正、碰撞摩擦、 油膜涡动;滚动轴承的内圈、外圈、滚动体等故障模拟;增速齿轮 箱断齿、齿面点蚀、齿面胶合故障模拟;转轴扭振、拍振、轴弯 曲等实验。从而了解各种故障的故障特征、诊断步骤、解决方案 等等.

四、运输与存放

        转子台及控制器的包装均用特制包装箱，但运输或人为搬动 过程中仍要防止剧烈振动；存放的环境要求干燥、通风，防止日 晒、雨淋。以防止由于转子台零部件的磨损、腐蚀，导致转子试 验台损坏。

五、维护与保养

        本试验台为高速精密机械，应保持各零部件的清洁和合理的 轴承润滑。 转轴采用合金专用钢，经严格的制作工艺加工而成。为防止 转轴弯曲，试验结束后，应在转子圆盘下加弹性垫块，由垫块承 受转子圆盘的质量，但注意垫块在试验时必须移除。若长期不做 试验，应将转轴拆下，水平放置，有条件的可以沿轴线悬吊。若 转轴已有少量弯曲变形，可经矫直后再用；若严重弯曲，则须更换。
