1、VibroMaster功能简介

VibroMaster采用实时信号采集、实时信号分析、实现信号显示的模式，实现了各种类型旋转机械的振动信号采集和分析，采用多视图方式，支持同时打开多个振动分析图谱，方便用户对设备振动状态进行综合分析与诊断。

VibroMaster支持旋转机械瞬态启停分析（Bode图、极坐标图等），如大型汽轮发电机组，支持普通设备的稳态分析，如工频运行的风机、水泵设备；

VibroMaster采用设备树结构，按照工厂-设备-测点方式进行实时和历史数据管理，结构清晰。支持任意数量的外部键相通道+1个模拟键相通道+任意数量的无键相通道振动信号采集与分析；

支持多通道离线信号采集、在线信号采集以及手持式分析仪信号采集和振动历史数据导入；

VibroMaster兼顾了大型滑动轴承类机组（大型汽轮发电机组、大型压缩机组、燃气机组等）和通用滚动轴承类转动机械（如含滚动轴承、齿轮箱的电机、风机、水泵等）的振动信号采集与分析诊断功能；

集成国内外常见轴承制造厂商多达5万多条轴承数据库信息，支持轴承故障特征频率计算、特征频率标注和诊断功能；

VibroMaster采用大型数据库存储技术对实时采集的振动特征量静态数据和波形频谱类动态数据以及历史数据进行管理，提升了历史数据查询和管理能力；

VibroMaster支持灵活的频带光标标注方式，包括自由光标、转频谐波光标、中心频率谐波光标、边带谐波光标、轴承部件故障特征频率光标、齿轮故障特征频率光标等，自动识别转频谐波、轴承故障特征中心频率谐波、轴承故障特征边带特征谐波以及齿轮啮合谐波等频率成分，支持各种光标位置的上、下、左、右键调整，支持频谱图自定义特征标注功能；

支持线性坐标和对数坐标切换；

支持每个振动通道同时进行非阶比分析、阶比分析、包络解调和阶比包络解调分析，并且支持同步存储上述四种振动分析对应的振动波形和频谱数据；

支持传统的二维瀑布图、层叠图以及三维彩色的瀑布图、三维彩色层叠图以及三维彩色全谱图；

支持振动信号一次、二次数字积分以及一次、二次微分转换；

VibroMaster提供振动信号数字滤波功能，支持FIR、IIR数字滤波器，支持高通、低通、带通、带阻滤波器分析功能；

提供30多种专业的分析图谱：振动参数列表、振动趋势图、波形图、阶比波形图、包络波形图、阶比包络波形图、倒谱波形图、频谱图、阶比谱图、包络谱图、阶比包络谱图、全频谱图、轴心轨迹图、轴中心位置图、Bode图、极坐标图、彩色瀑布图、彩色层叠图、齿轮Circular图、轴承Circular图、故障特征强化波形图、故障特征强化频谱图；

VibroMaster支持各种分析图谱或者图标的数据导出功能，支持TXT、CSV、EXCEL、Matlab格式输出，支持图谱图片保存和打印功能；

VibroMaster提供了声音信号分析功能，支持倍频程分析，支持1、1/3、1/6、1/12、1/24等分数倍频程分析和显示；

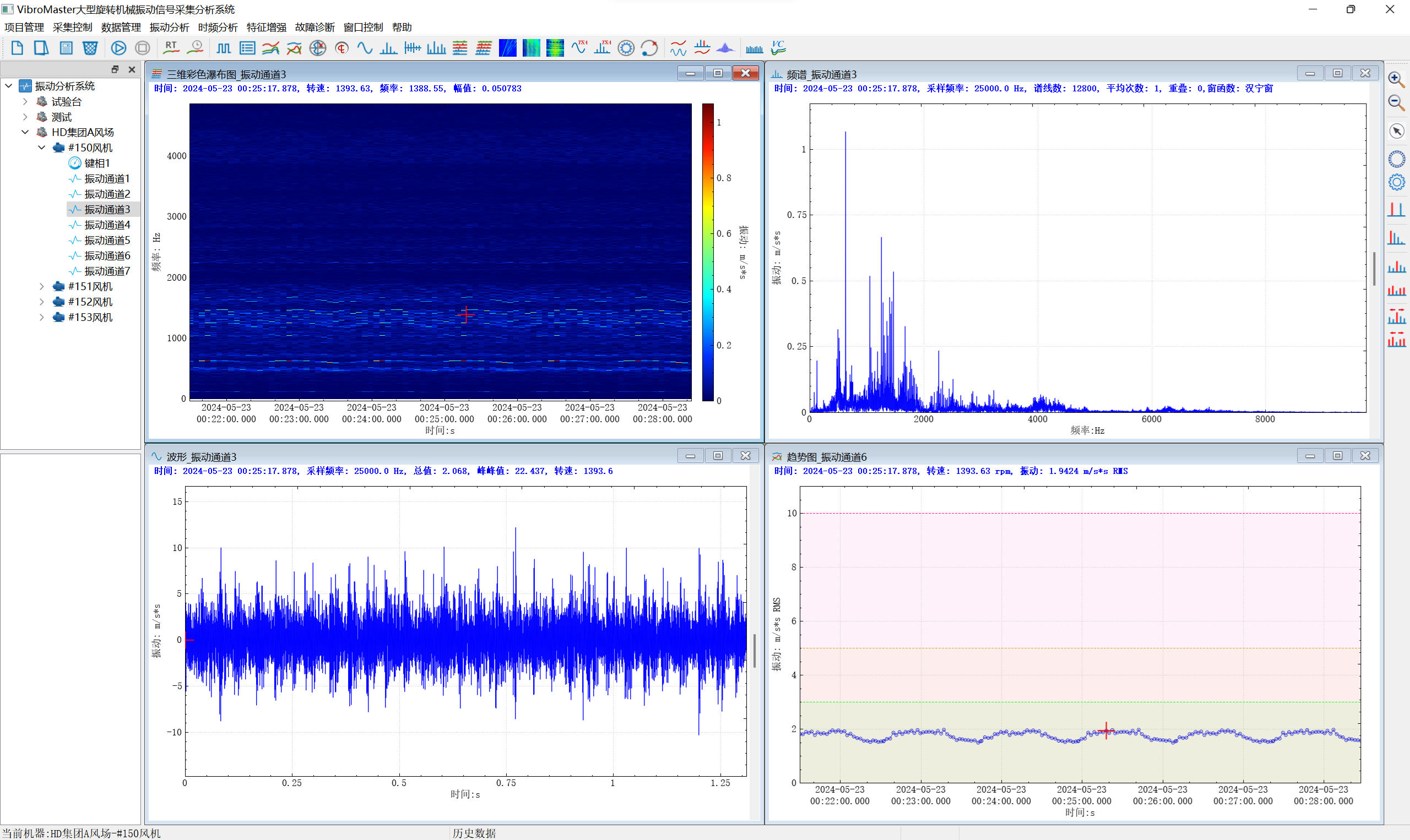

图 VibroMaster多视图界面

2、VibroMaster部分分析图谱展示

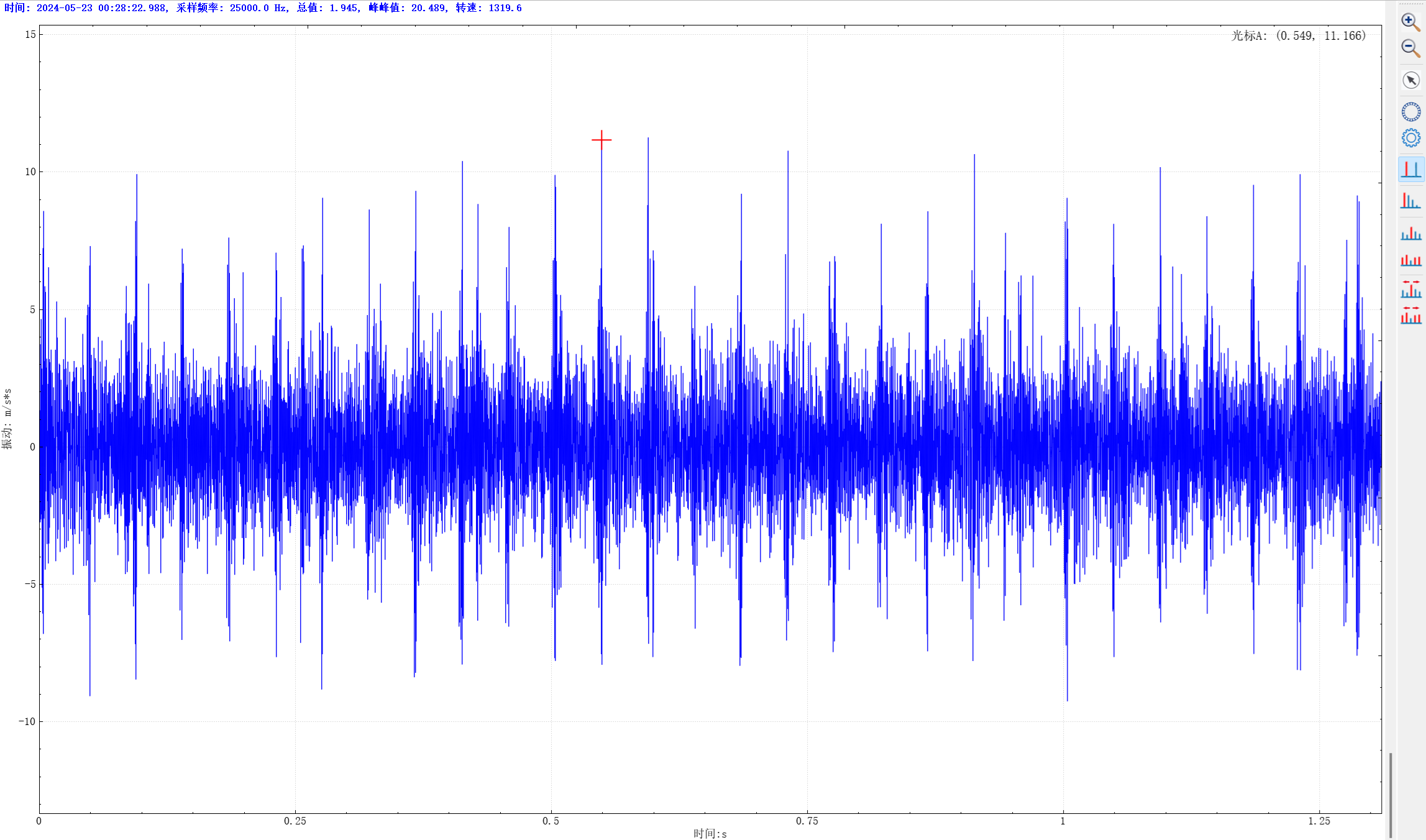

波形图

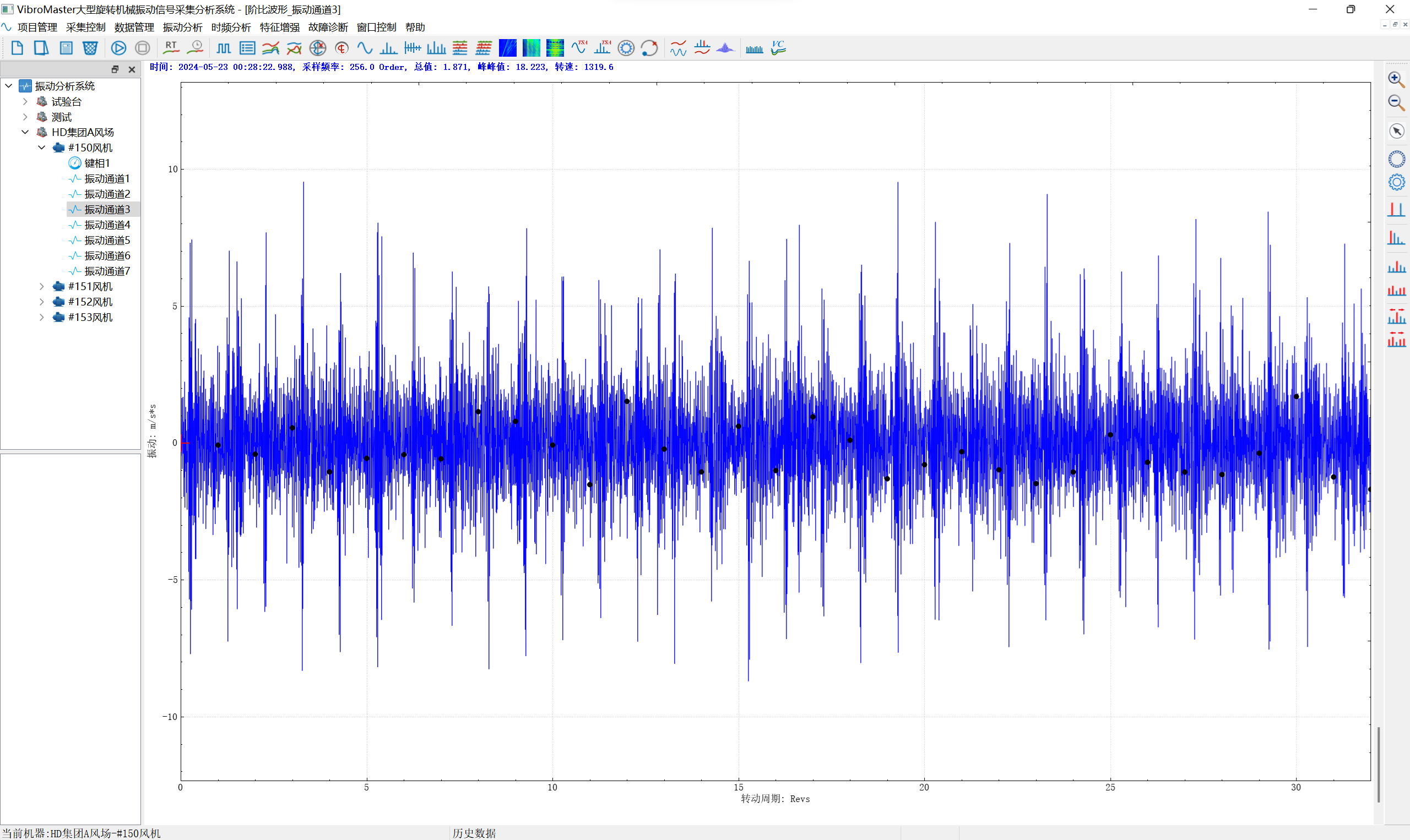

阶比波形图

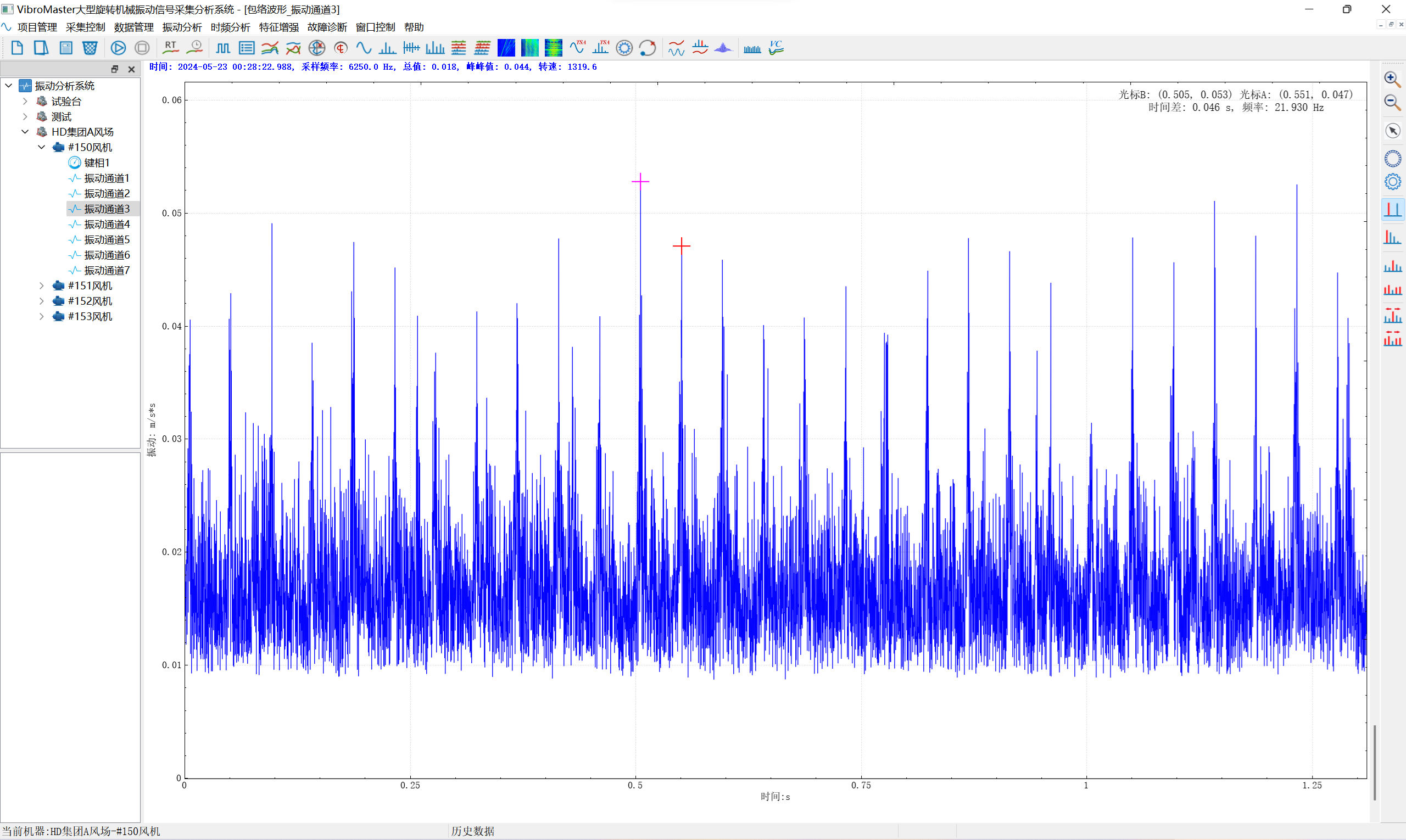

包络波形图

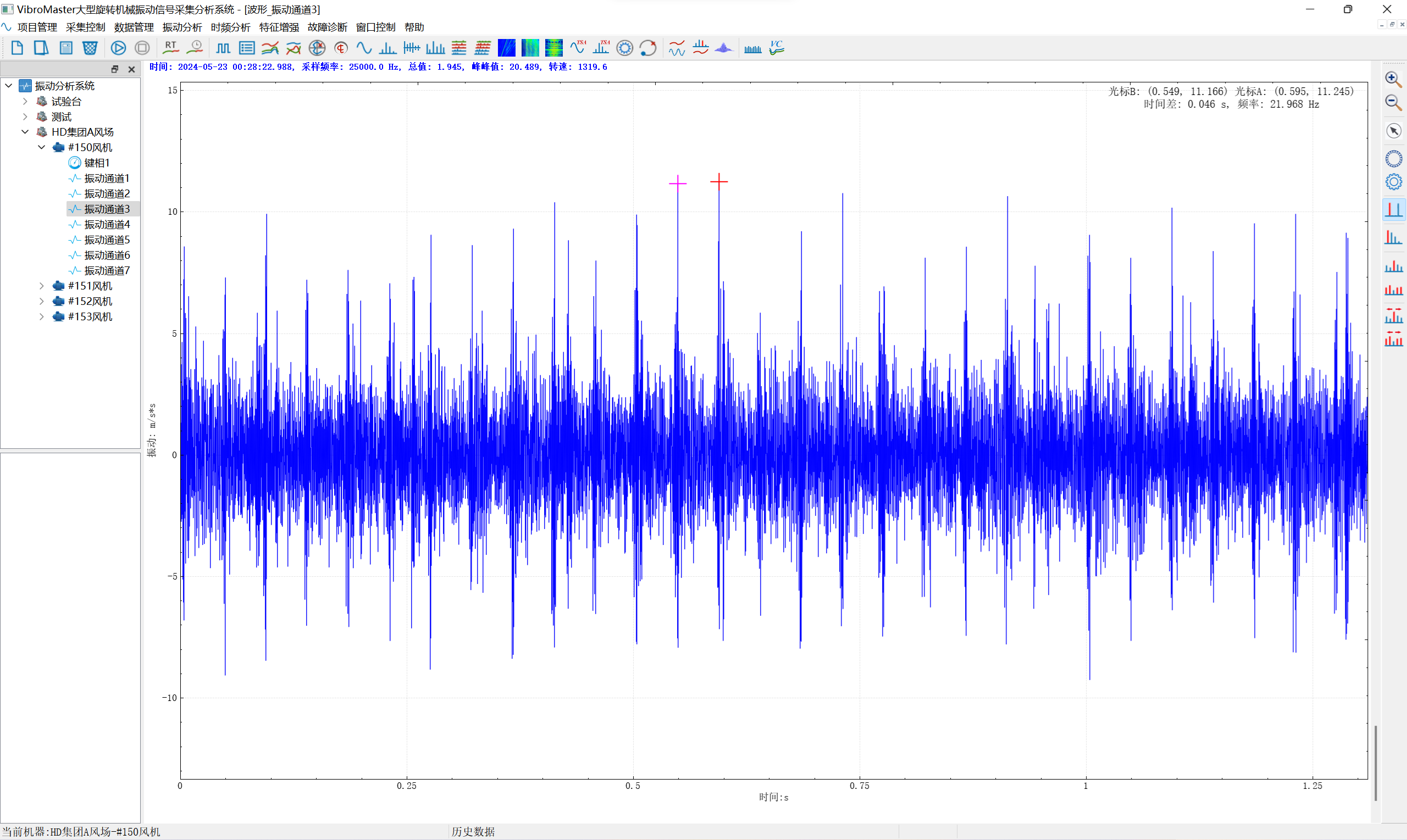

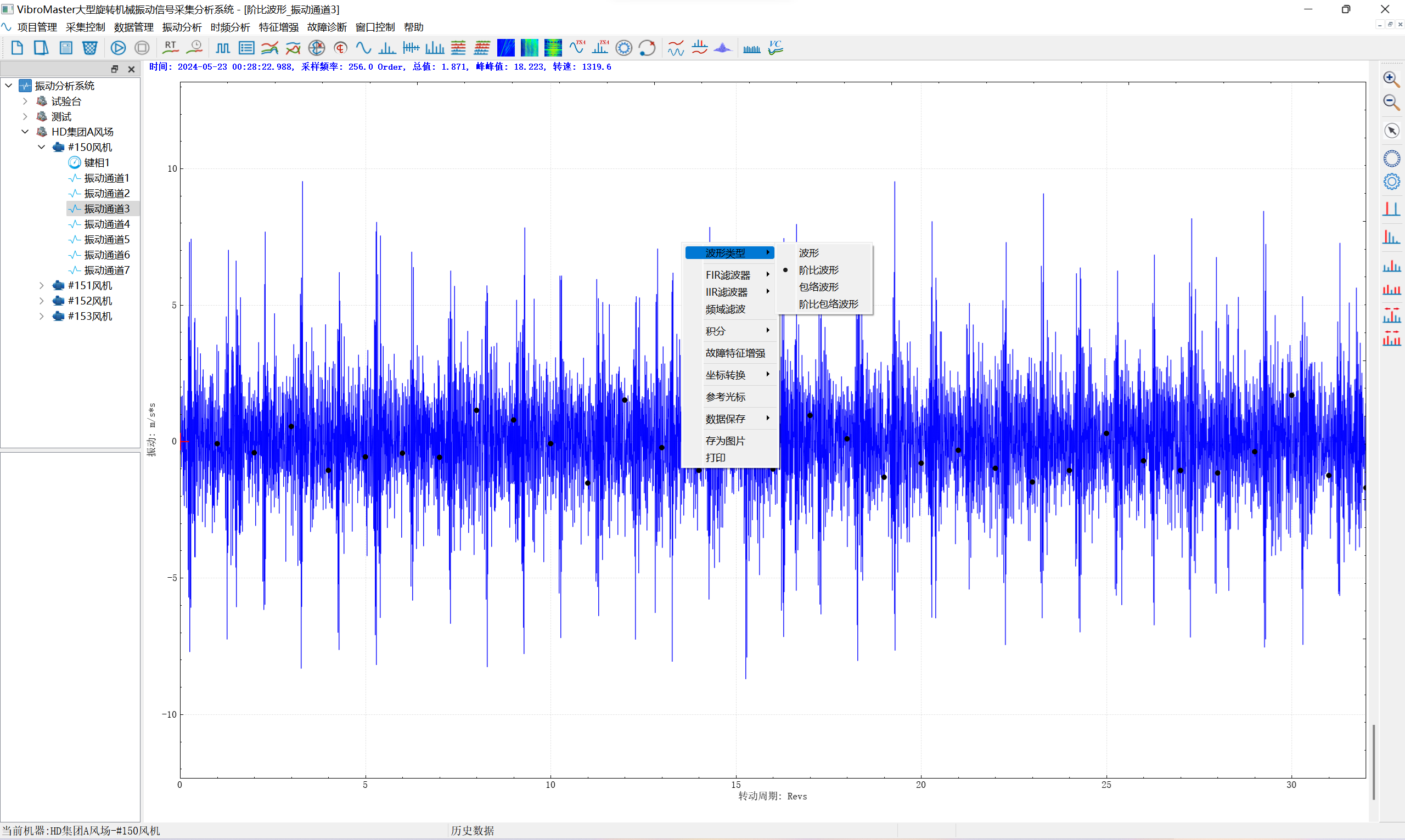

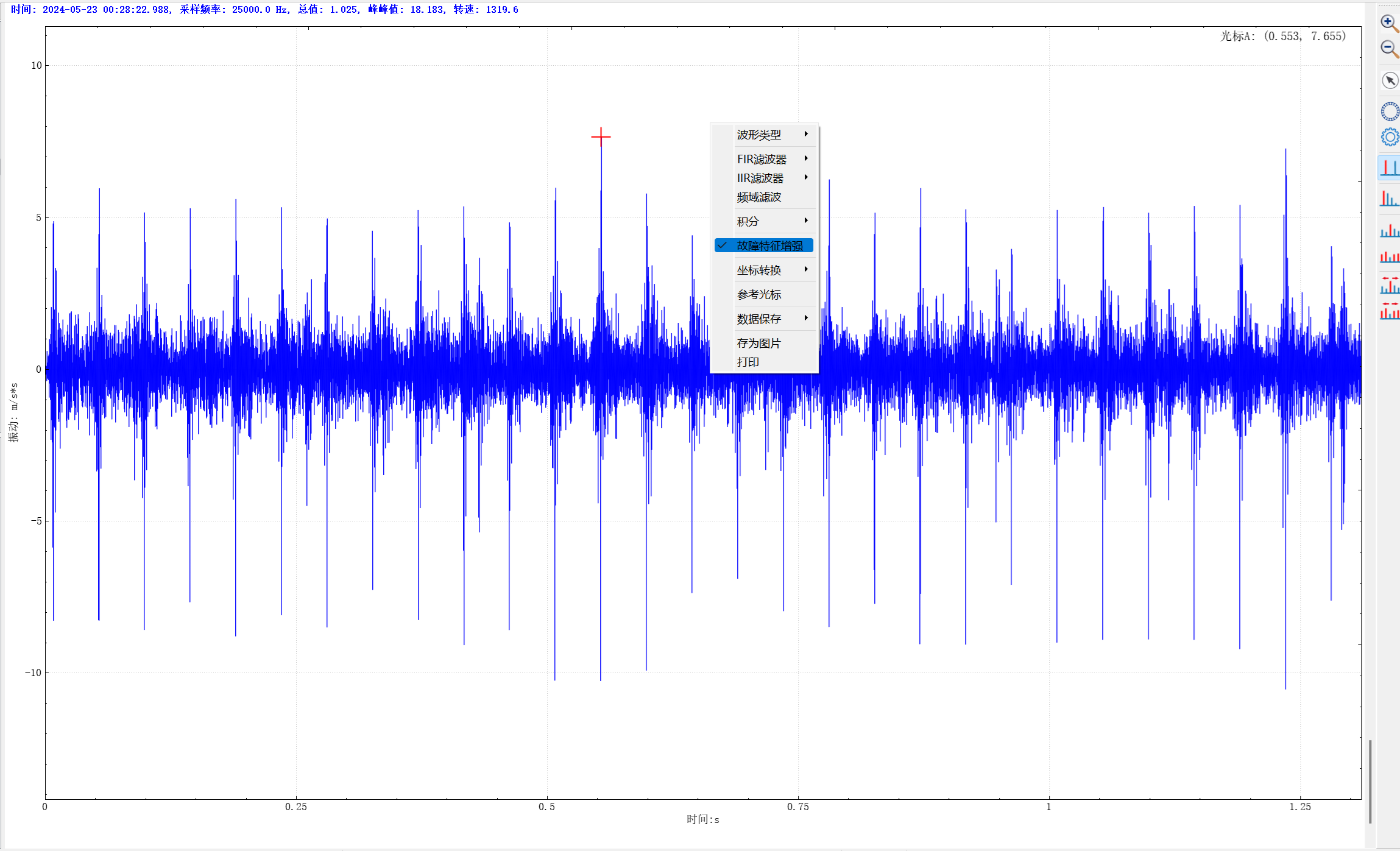

波形辅助分析（滤波、积分、坐标转换、特征增强等）

特征增强前后比较

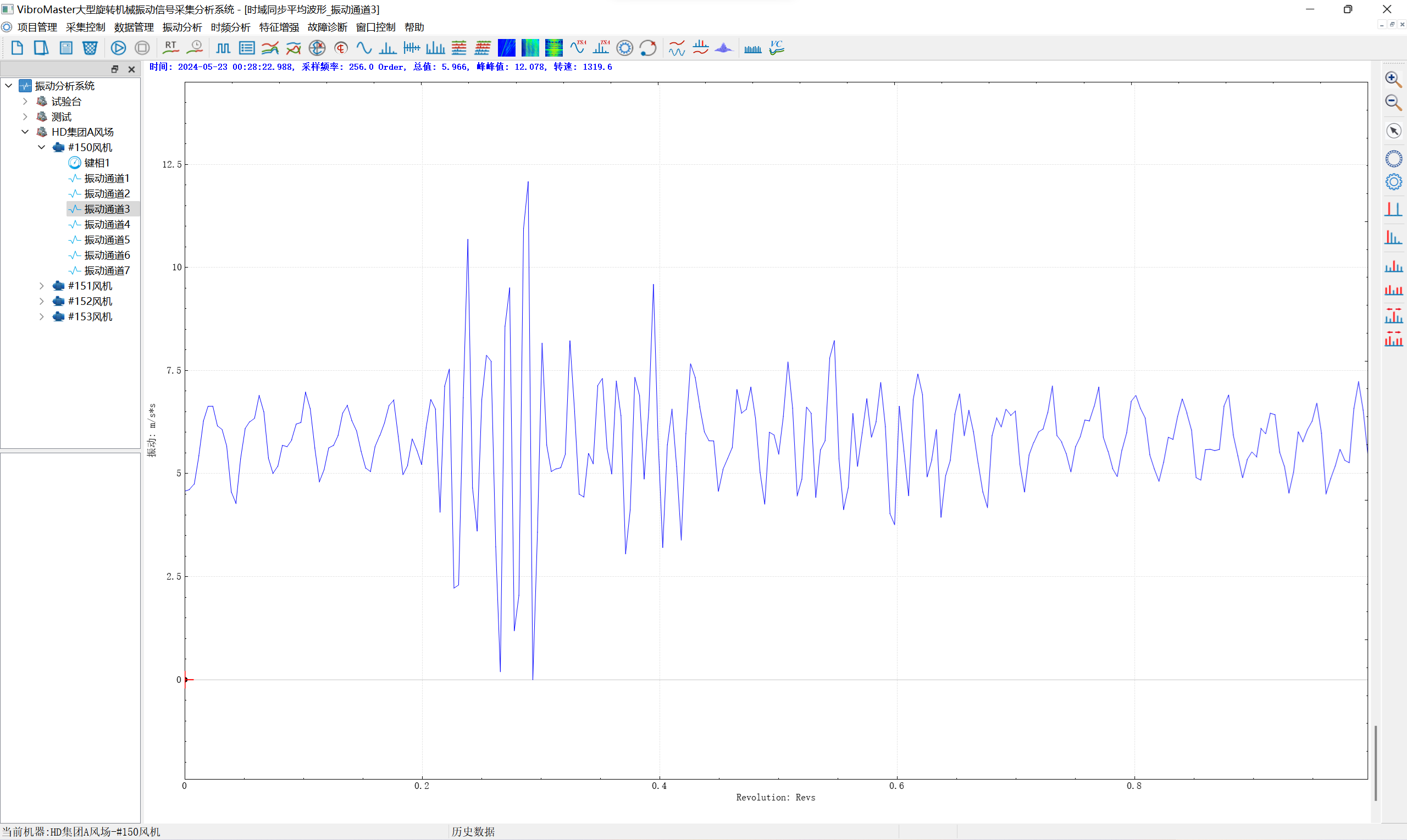

时域同步平均（TSA）波形图

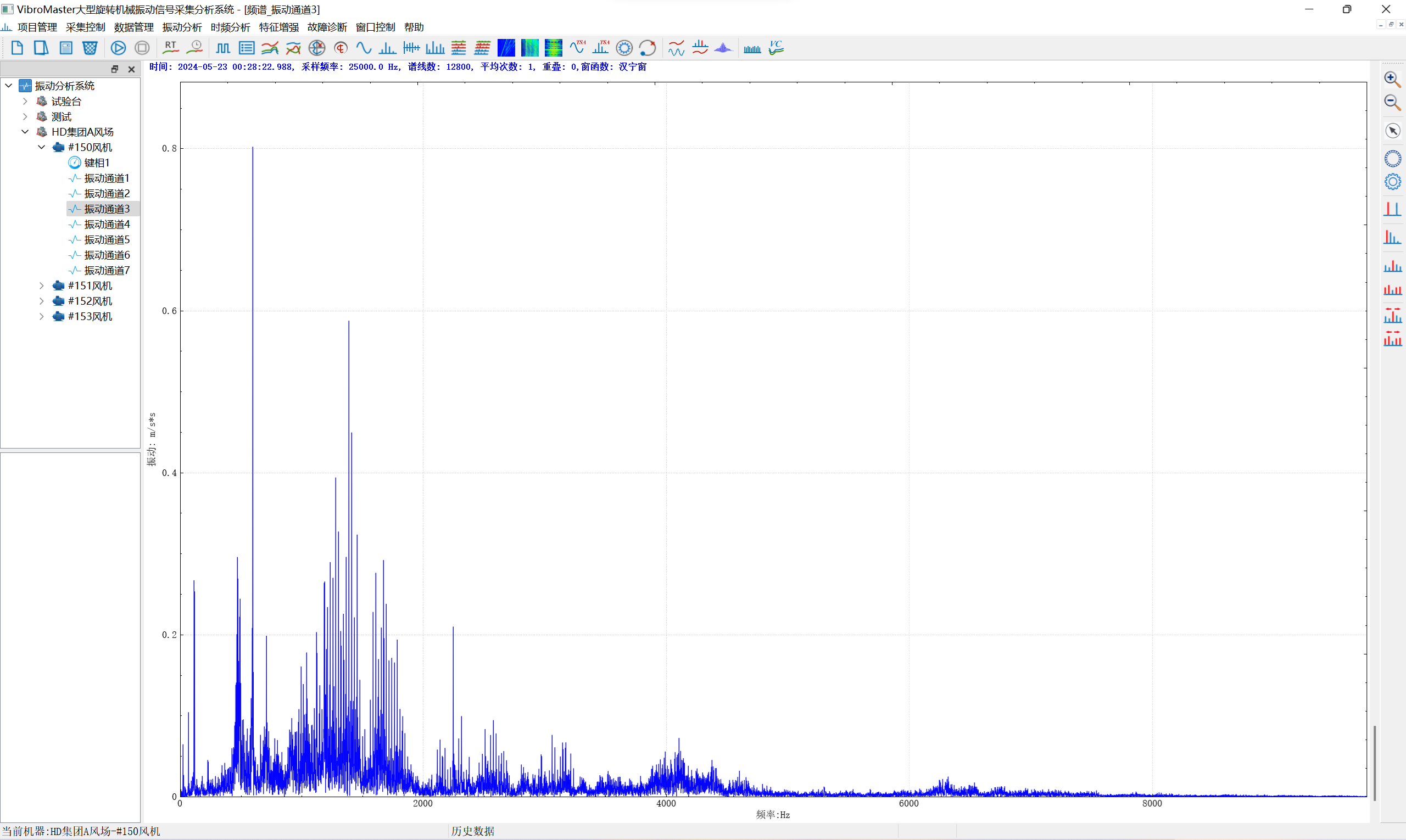

频谱图

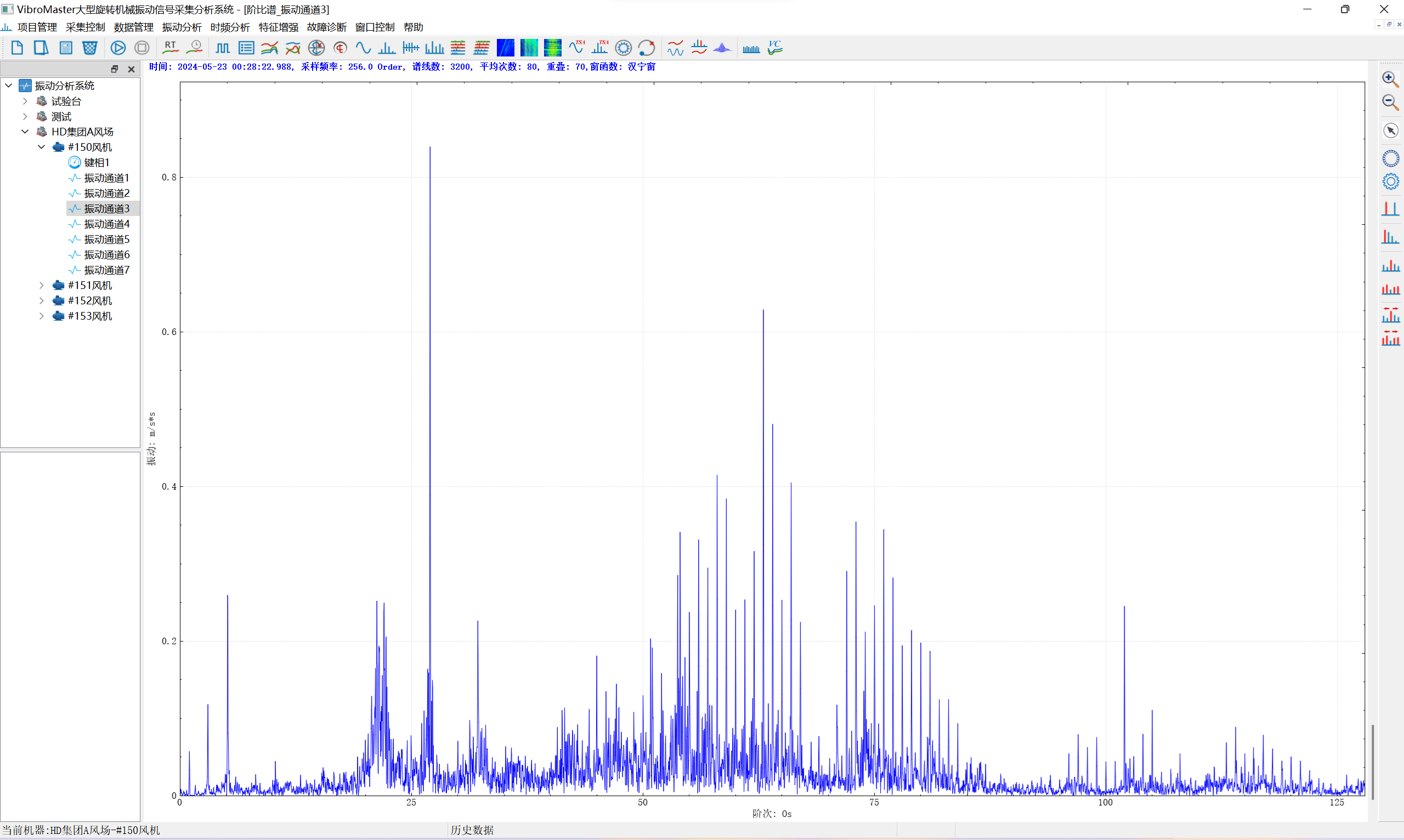

阶比谱图

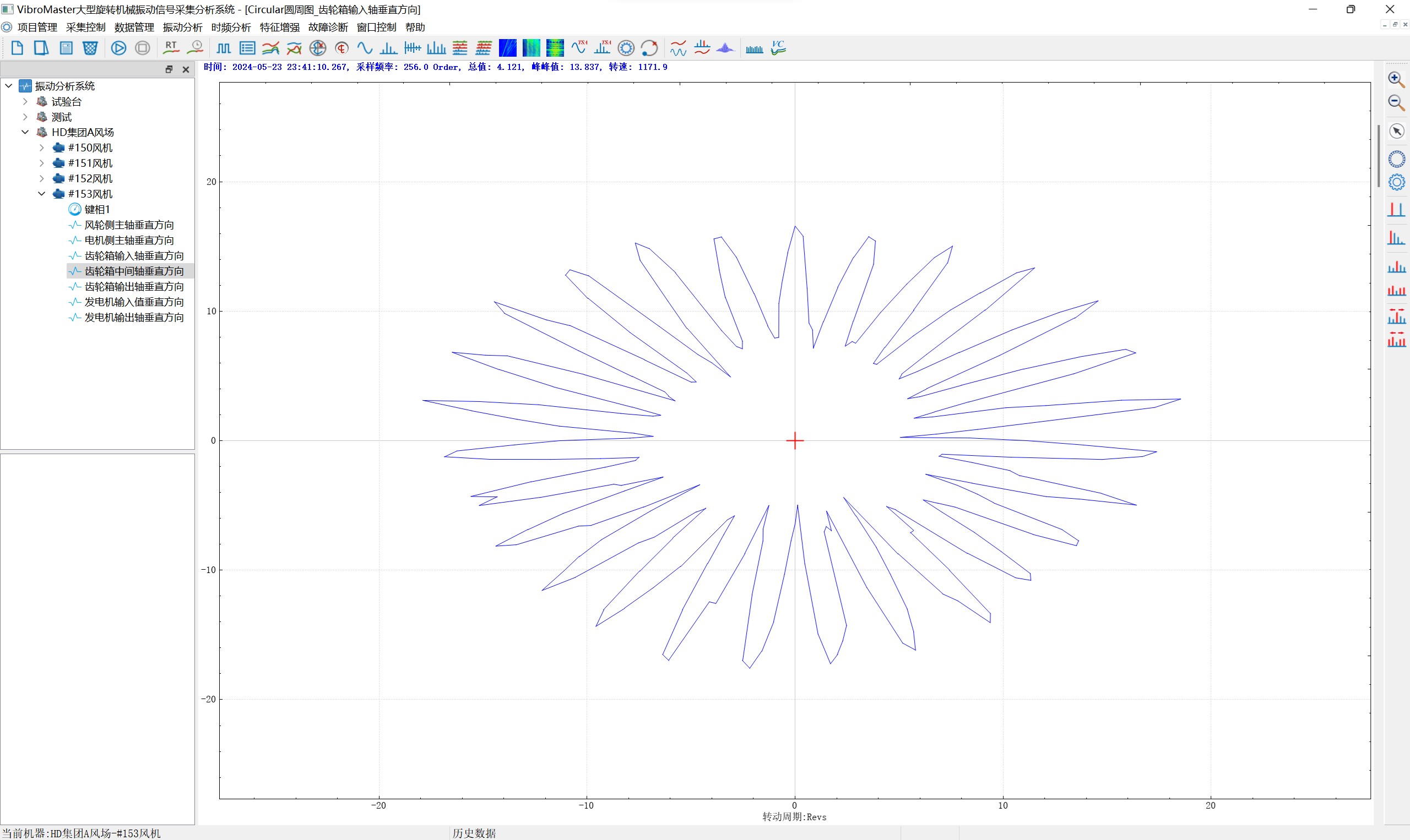

Circular圆周图

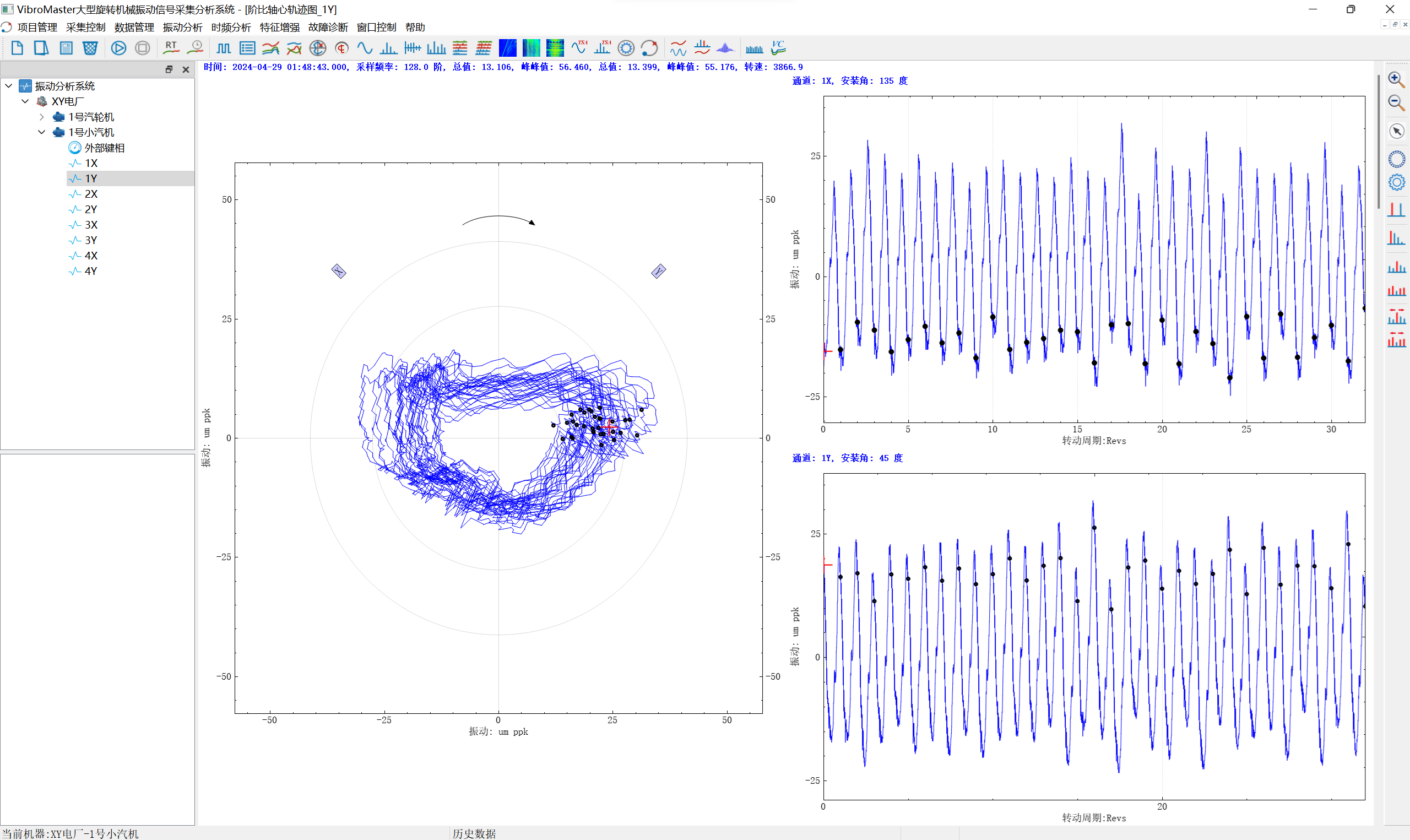

轴心轨迹图

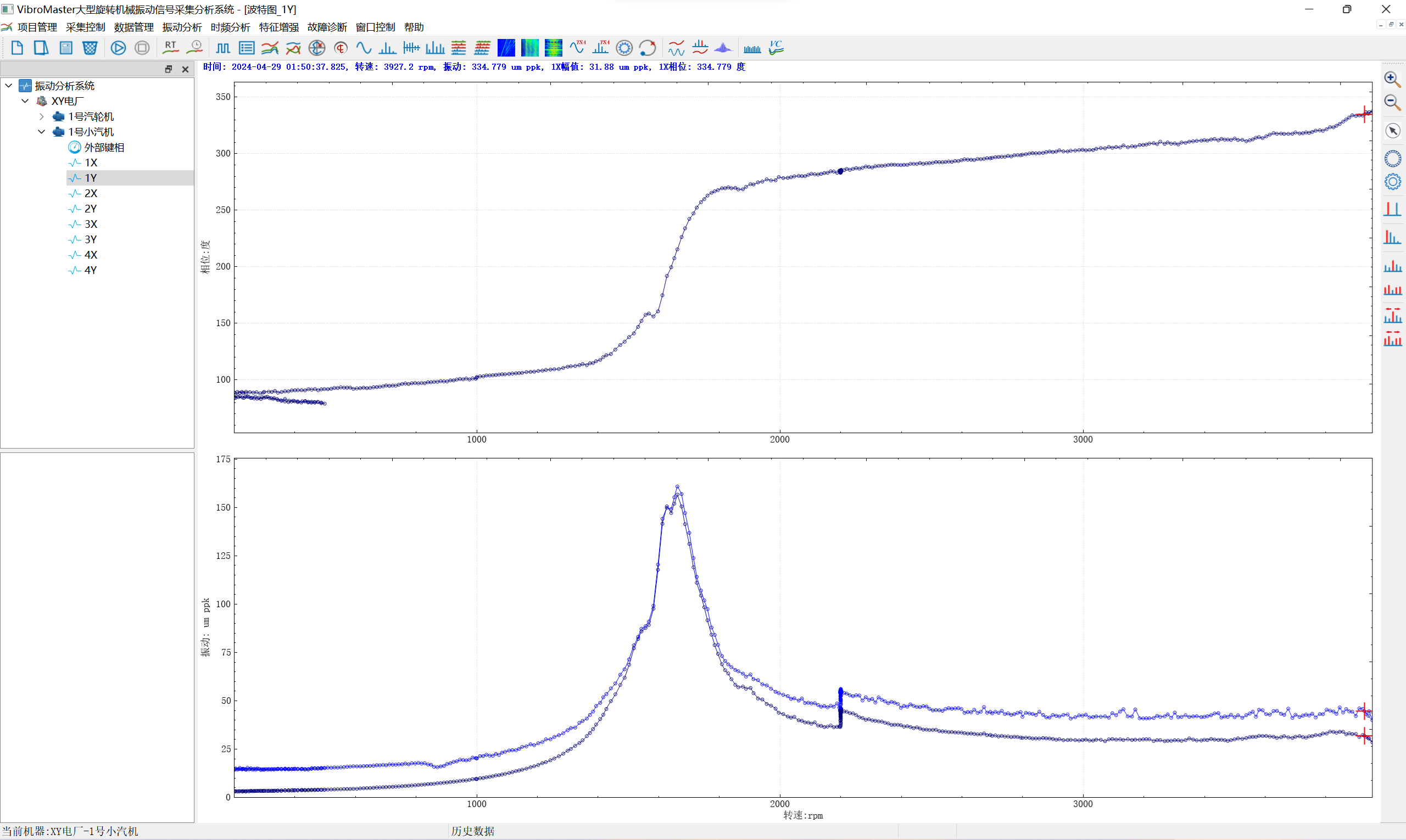

Bode图

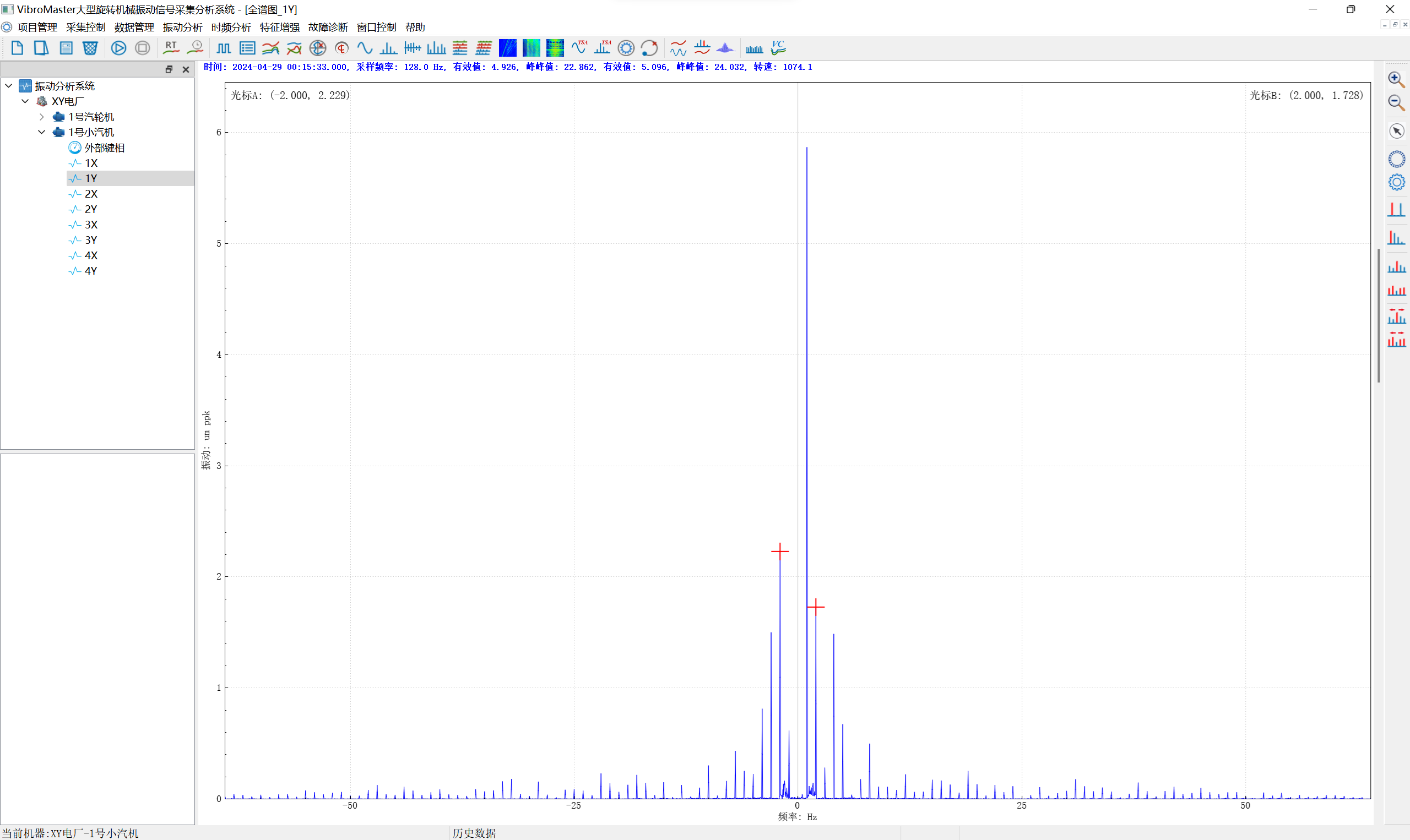

全谱图
